Logo façade aluminium Tanagra® Mur-rideau aluminium Tanagra

Une architecture et un clair de jour maximum… La gamme de murs-rideaux aluminium Tanagra permet de réaliser de nombreux types de façades à partir d’une structure unique : aspect grille, aspect trame horizontale, VEC, VEP Factory Spirit®…

Cette gamme de murs-rideaux aluminium à l'esthétique soignée offre de nombreuses possibilités créatrices et s’adapte aussi bien aux marchés nationaux qu'internationaux.

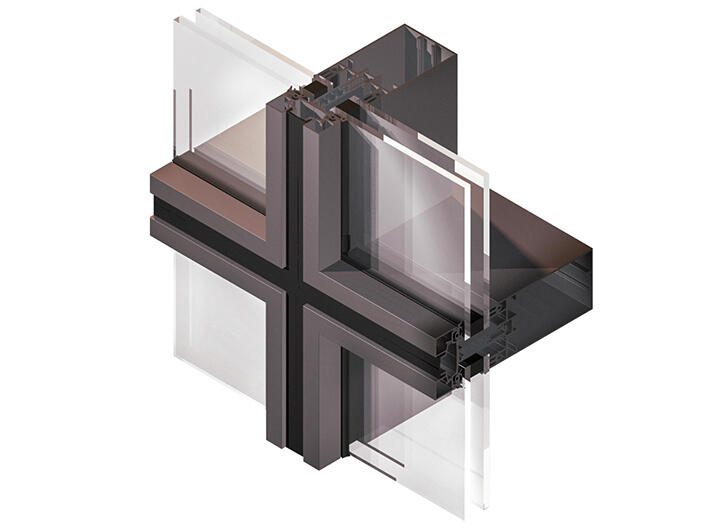

Mur-rideau aluminium Tanagra® - VEC

L’architecture et la performance

Points forts

  • Structure de base unique quel que soit l’aspect souhaité
  • De nombreuses solutions esthétiques possibles
  • Isolation thermique et acoustique
  • Possibilité de renfort acier : permet de franchir des portées de plus de 6 m sans appui intermédiaire
  • Gain de temps de fabrication et de pose
  • Différentes solutions (verticales, horizontales, orientables) et lames de brise-soleil Tanagra® sont disponibles afin d'optimiser les apports énergétiques été comme hiver
  • Disponible dans toutes les couleurs exclusives Profils Systèmes®
  • Tenue de la teinte garantie jusqu'à 25 ans
  • Bicoloration possible
  • Émissions COV : Classement A+
  • Fabrication Française

Performances Thermiques

  • Rapport n° CLC 07-26006453
    • A*4 - R*7 - E*5 I*5
    • Pression de vent normal 1200 Pa
  • Rapport n° CLC 06 -26003166
    • A*E - R*6 - E*5 I*5
    • Pression de vent normal 1200 Pa

Consulter notre book photo

Consulter en ligne

Homologation

  • Tanagra VEC : ETA-09/0229 du 27/04/2015

Gamme

  • Grille
  • Trame Horizontale
  • VEC
  • VEP Factory Spirit®

Design :

  • Galbé
  • Droit Factory Spirit®

Homologation

  • Tanagra VEC : ETA-09/0229 du 27/04/2015

Gamme

  • Grille
  • Trame Horizontale
  • VEC
  • VEP Factory Spirit®

Design :

  • Galbé
  • Droit Factory Spirit®

Détails techniques

Structure

  • Tubulaire de 56mm de large, sections de 30 à 240mm en fonction des inerties nécessaires
  • Un même profilé peut être utilisé comme montant & traverse
  • La liaison montant/traverse s’opère par le biais d’un tasseau d’assemblage en pose de face, ne nécessitant aucun usinage
  • Les montants de différentes sections peuvent être renforcés par des plats ou des tubes standards en acier ou en aluminium (inertie de 5.88cm4 à 4148 cm4)

Assemblage

En coupe droite suivant différents types de pose :

  • Pose de face
  • Pose pénétrante
  • Pose à l’avancement

Ouvrants

Tanagra® Aspect VEP Factory Spirit®

  • Tanagra® autorise de nombreux types d’ouvrants : à l’italienne, oscillo-battant, à la française, à soufflet, ouvrant accès pompier
  • Des châssis VEC à la française, oscillo-battant, à l’italienne et à soufflet permettentt l’intégration d’ouvrants VEC.

Etanchéité

Grille, VEP Factory Spirit®, VEC

  • 2 barrières d’étanchéité en EPDM :une sur les serreurs et une sur l’ossature primaire

Trame horizontale

  • Étanchéité verticale entre 2 vitrages : par joint EPDM (2 largeurs disponibles)

Isolation

Grille, Trame horizontale, VEP Factory Spirit®

  • Intercalaire en matière isolante de 40 et 50mm

VEC

  • Par profilés à rupture de pont thermique
  • Accrochage des cadres par emboîtement

Remplissage

Grille, Trame horizontale, VEP Factory Spirit®

  • Vitrage de 6 à 46mm
  • Possibilité de réaliser des façades architecturales ayant des angles compris entre +/- 10°

VEC

  • Vitrages de 24, 31 et 39 mm sur cadres fixes
  • Joint creux entre les 2 vitrages : 22 ou 27 mm

Essais ETA-09/0229
